一、概述

无源无线RFID测温局放控制器通过检测伴随局部放电而产生的电磁波辐射及绝缘塞触点温升现象，装置扫描环网柜（10KV）内部的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电脉冲簇数据和环网柜（10KV）头温升数据上传DTU。

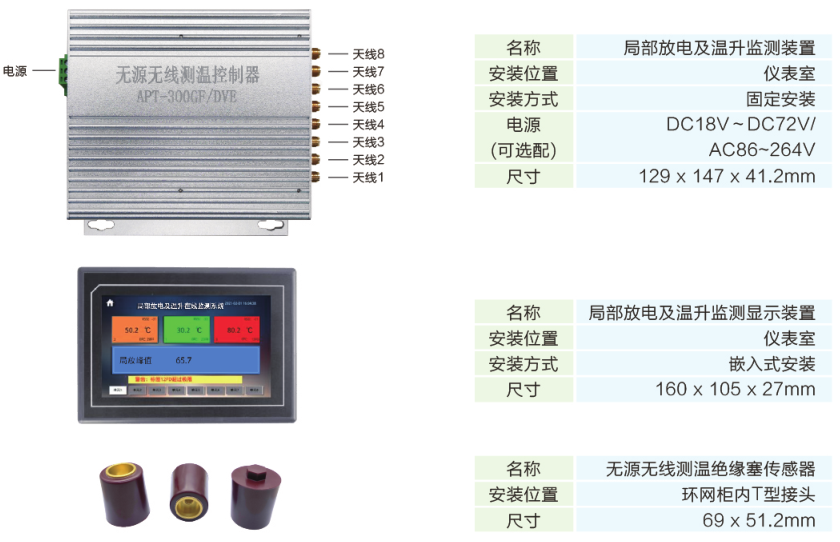

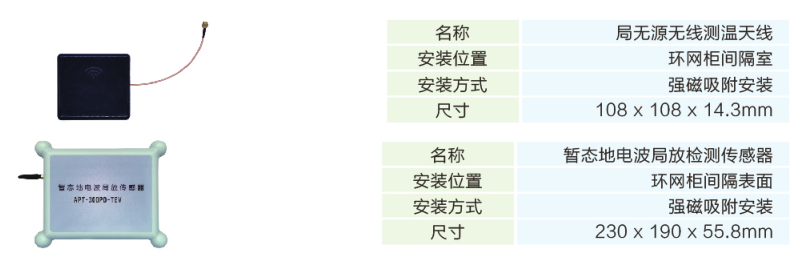

该装置是一套用于探测、分析并连续监测高压环网柜中局部放电信号及绝缘塞触点温升的在线监测装置。装置所采用的局放传感器为暂态式地电波传感器，随时检测伴随局部放电产生的电磁波辐射脉冲信号，装置所采用的测温绝缘塞，采用的是UHF特高频测温传感器内嵌于绝缘塞。该测温装置最大支持8天线，每个天线支持3个测温绝缘塞，能够在线采集T型头的触点温度（测温绝缘塞3-24个）。该装置可提供RS485通讯接口传输数据到站端测温管理装置或测温系统主站，支持MODBUS-RTU通讯协议，通讯波特率可设置。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。

二、功能特点：

1、支持8个接收天线

2、宽工作温度-20℃~+55℃

3、每个天线最多可绑定3个测温绝缘塞

4、支持ModbusRTU协议输出上传

5、RFID测温距离0.5m-1m

6、支持通过远程传输上传

7、支持局部放电而产生的电磁波辐射监测

8、支持触摸屏监控、配置盘存

9、支持达到极限温度后输出继电器开关，用于驱动系统保障装置

10、支持RS485接口监控采集温度

11、宽电压工作范围，支持DC18V-DC72V，支持AC86V-AC264V（可选配）

12、支持预警温度和极限温度报警双保险

三、典型组网方式：

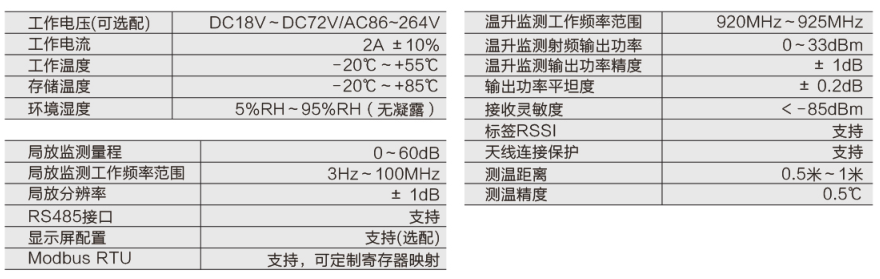

四、技术参数：

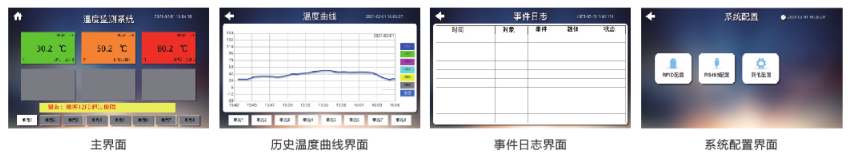

五、触摸控制终端：

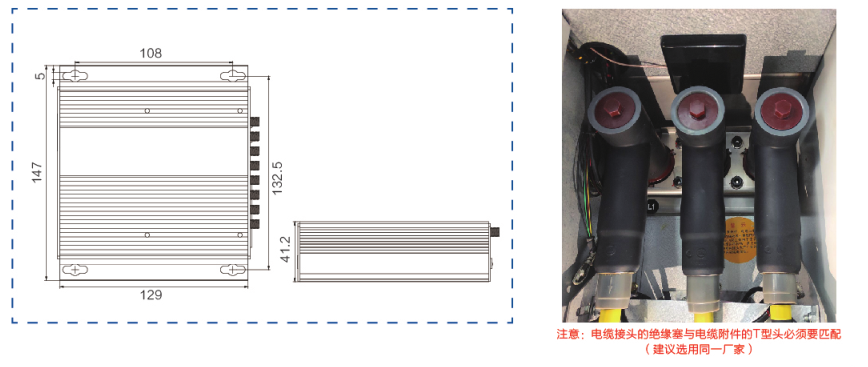

六、尺寸图：
