一、概述

在电力系统中，电流互感器（CT）是将大电流转换成额定变比的小电流，广泛应用于一次线路的电流监控和保护。它是电流监控系统必不可少的配套元件。CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流、一次负载短路电流等），就会在二次侧产生数千伏甚至上万伏的高电压，这不仅给二次系统绝缘造成危害，还会使CT过激励而烧坏，甚至危及工作人员的生命安全。

APT-101电流互感器防开路保护装置就是针对这情况而设计，能够有效防止因CT二次侧开路导致过电压而引起的电力事故的发生。

二、工作原理：

当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT本身参数和运行工况），此时并接的保护装置瞬间进入导通状态，从而有效避免了互感器二次过电压对表计的损害及对操作人员的人身安全危害。

APT-101防开路保护装置能在过压产生的10ms内可靠地将二次绕组短接。故障排除后自动复位，装置重新进入正常工作状态。

三、功能特点：

电流互感器防开路保护装置主要用于各种CT二次侧的异常过电压保护。保护装置并接于CT二次绕组两端，正常运行时泄露电流极小，呈高阻状态；

当CT二次回路开路或二次绕组出现异常过流时，保护装置迅速动作将CT二次侧短路。故障排除后，无需手动复位，电路恢复状态后，互感器又可重新投入正常运行。

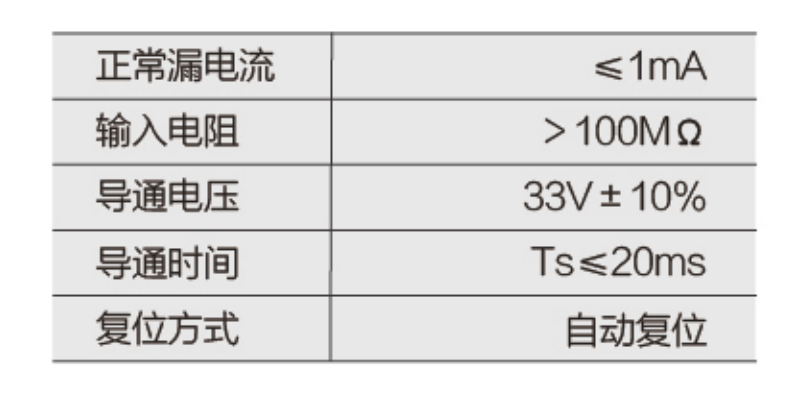

四、技术参数：

订货须知：需注明互感器的参数、准确级、容量。

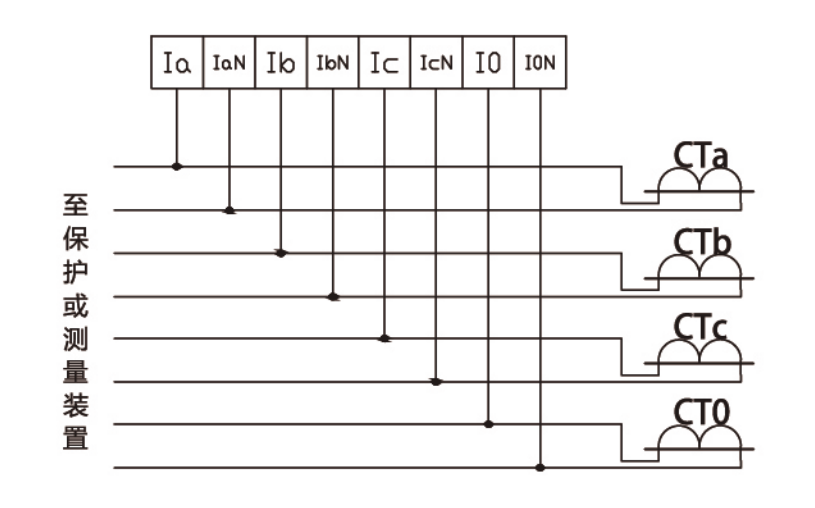

五、CT防开路模块端子：
