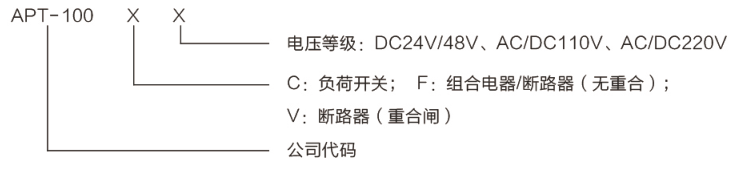

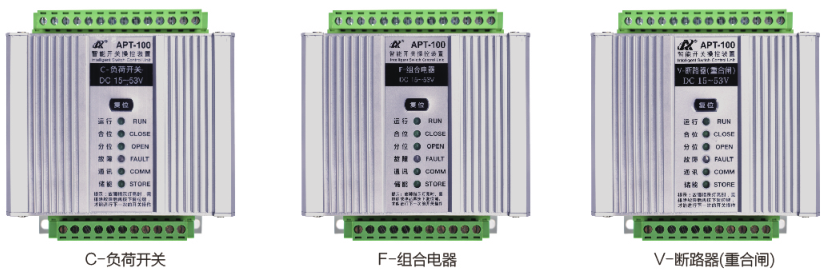

一、型号说明：

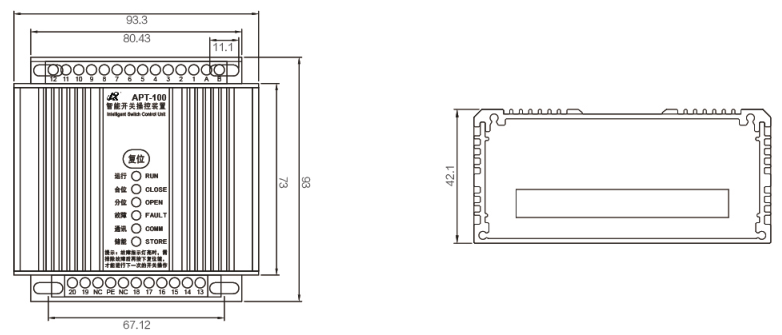

二、尺寸图：

三、负荷开关控制逻辑

1、电机正转逻辑：当两个电气联锁信号（端子11与12）同时接通时，并且开关处于分闸位置时，按下合闸按钮可实现电机的正转合闸。

2、电机反转逻辑：当两个电气联锁信号（端子11与12）同时接通时，并且开关处于合闸位置时，按下分闸按钮可实现电机的反转分闸。

四、断路器控制逻辑

1、电机储能-合闸逻辑：当电气联锁信号（端子12）接通时，并且开关处于分闸位置时，按下合闸按钮可实现电机储能，检测储能到位后，断路器开关自动合闸。

2、分闸逻辑：当电气联锁信号（端子12）接通时，并且开关处于合闸位置时，按下分闸按钮可实现断路器开关分闸。

3、保护跳闸逻辑：装置接入保护继电器跳闸干节点，当保护跳闸动作时，输出干接点闭合，装置完成保护跳闸过程。

五、重合闸断路器控制逻辑

1、电机储能逻辑：当远方/储能（端子6）接通时，装置上电末检测到已储能信号，立即控制电机正转，完成电机储能工程。

2、合闸逻辑：当电气联锁信号（端子12）接通时，并且开关处于分闸位置和储能已完成时，按下合闸按钮可实现断路器开关合闸。

3、分闸逻辑：当电气联锁信号（端子12）接通时，并且开关处于合闸位置时，按下分闸按钮可实现断路器开关分闸。

4、保护跳闸逻辑：装置接入保护继电器跳闸干节点，当保护跳闸动作时，输出干接点闭合，装置完成保护跳闸过程。
