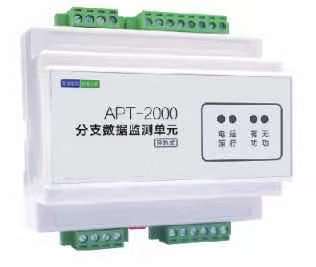

一、概述

APT-2000分支数据监测单元是一种通用型数据采集设备，内嵌高性能ARM处理器，针对配变市场而设计，采用电源、测量、通信互相隔离等技术，输入端采用ESD、过压、过流保护等设计，具有性能稳定、抗干扰性强等特点。

APT-2000分支数据监测单元安装在户外表箱或者电缆分支箱，用于监测各路分支电流电压功率等信息，以及实现低压故障判断等功能。

二、接口：

1、三相三线或三相四线，电流电压接口

2、3路温度接口

3、1路剩余电流接口

4、2路DI输入接口

5、1路隔离型RS485接口

6、USB WIFI配置

三、功能特点：

1、电量数据

2、导轨式安装

3、通信协议

4、电能质量

5、一路剩余电流监测

6、手机app

7、预警功能

8、一次互感器变比X/5（10）

9、三相线缆温度、箱体温度监测

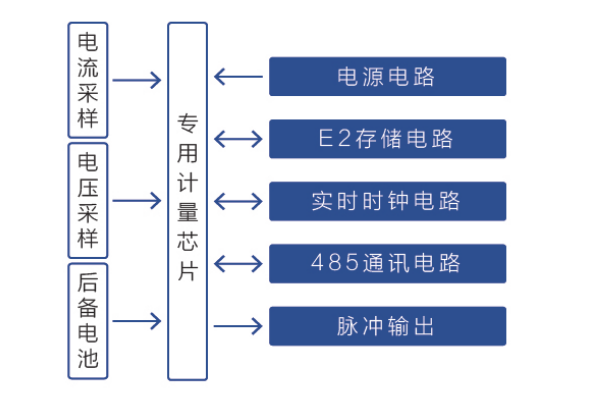

四、工作原理图：

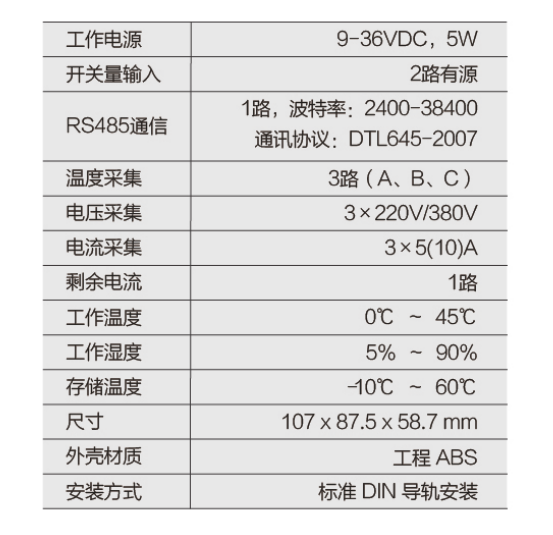

五、技术参数:

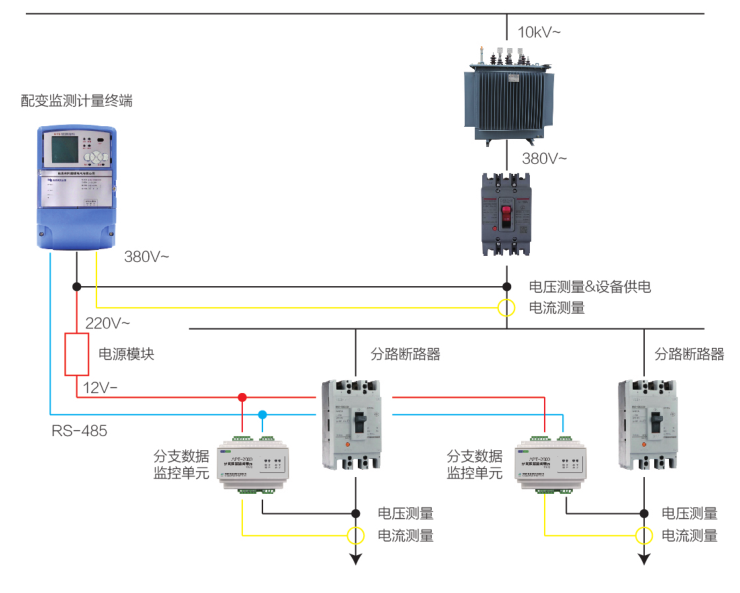

六、安装图：

七、开孔尺寸图（单位：mm）：
