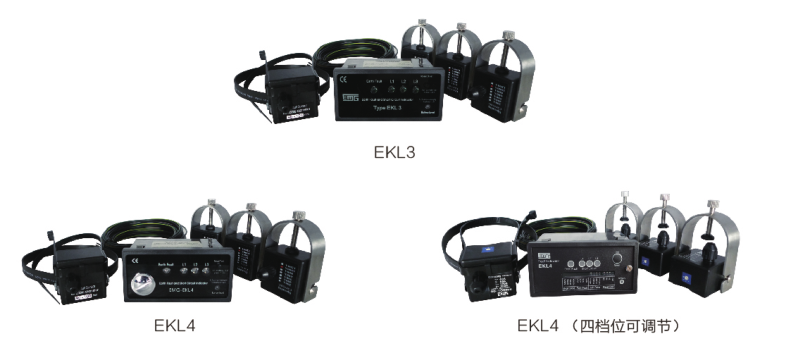

一、概述

该系列产品可广泛应用于电力系统各种环网柜，高压开关柜及电缆分支箱中，能准确可靠检测电网发生故障的区段和故障类型。使用电缆型短路及接地故障指示器，是一种高效的检查电缆故障的方法，是提高配电网运行水平和事故处理效率的一条有效途径。其设计采用电磁感应、光电转换、信号光纤传输及单片机控制等技术使故障报警具有高准确和强抗干扰能力；设有故障远传端口，适合配电网自动化；设有电池低电量报警指示；低功耗设计，高容量锂电池供电，电池工作寿命长（大于8年）；外部结构采用卡装或锁扣设计，整机装卸简单方便。

二、功能特点：

1、智能检测短路及接地故障并通过面板相应的LED进行指示；

2、面板采用薄膜开关设计，便于现场对故障指示装置进行复位及自检；

3、可设定故障电流的脉宽时间，用于防止浪涌电流产生的错误故障指示；

4、可远程对故障指示装置进行复位及检测操作；

5、可通过遥信触点，为外部装置提供开关量；

6、可预先设定短路及接地故障自动复位时间；

7、可通过外接装置进行远程故障指示；

8、可设定短路故障动作电流值；

9、可设定接地故障动作电流值；

10、锂电池电量检测功能；

11、RS-485通讯功能（选配）；

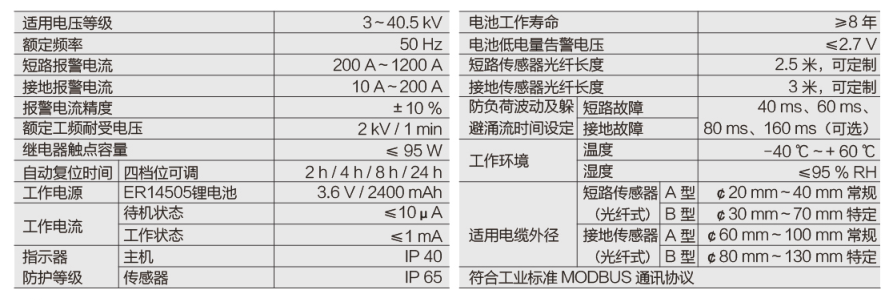

三、技术参数：

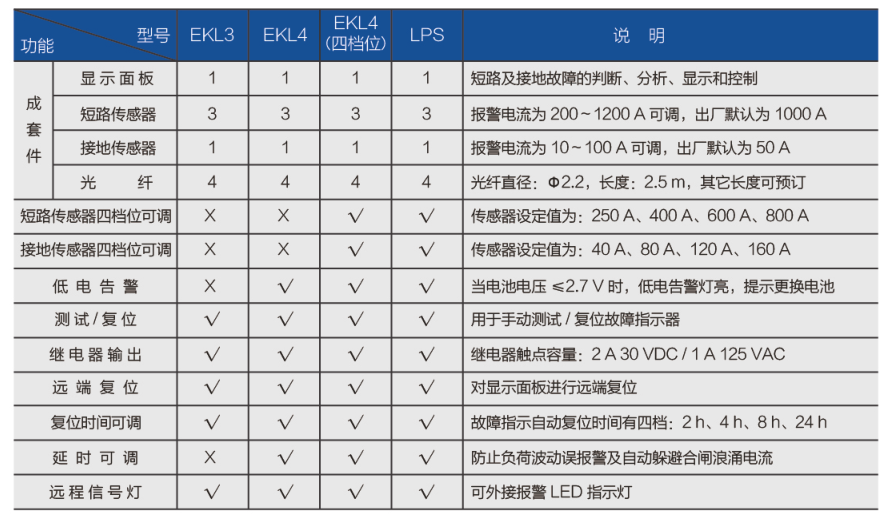

四、选型指南：

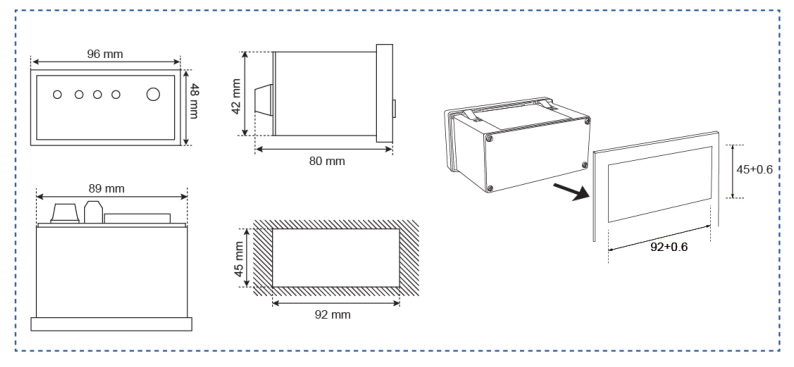

五、开孔尺寸图（单位：mm）：

面板尺寸：96mm（宽）*48mm（高）*80mm（深）

安装孔尺寸：92+0.6mm（宽）*45+0.6mm（高）
