一、概述

YCA-Q带电闭锁及故障指示综合仪广泛适用于电力系统各种环网柜、开关柜及电缆分支箱中，用于提示高压带电，检测电缆的短路及接地故障，闭锁状态信息，同时可以对开关设备的联锁装置输出闭锁信号，主机采用RS-485通信模式，每部装置出厂前都会烧录有自身IMEI编码，可以实时地将单元开关柜的故障状态信息远传到配网系统的监控平台上，成为配网自动化的重要组成部分。

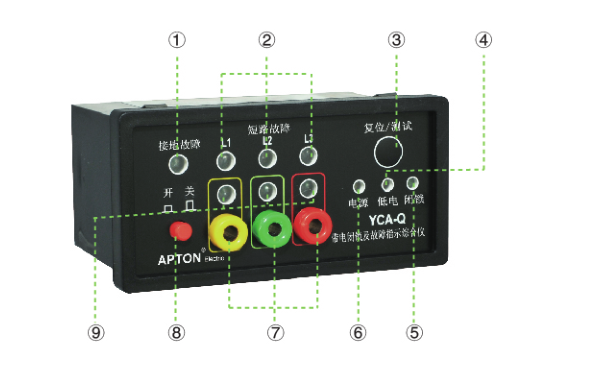

1、接地故障指示灯

2、短路故障指示灯

3、复位/测试按钮

4、电池低压告警灯

5、电磁锁闭锁指示灯

6、电源指示灯

7、核相孔

8、带电显示器开关

9、带电显示器指示灯

二、功能特点：

1、短路故障指示功能

2、带电显示功能

3、防止负荷波动误报警及自动躲避合闸涌流功能

4、单相接地故障指示功能

5、电池低电量告警功能

6、故障报警复位功能

7、带电闭锁功能

8、自检（测试）功能

9、RS-485（选配）

10、核相功能

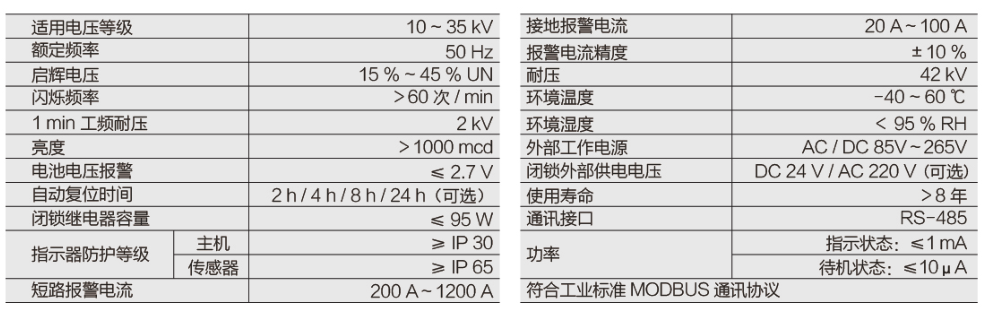

三、技术参数：

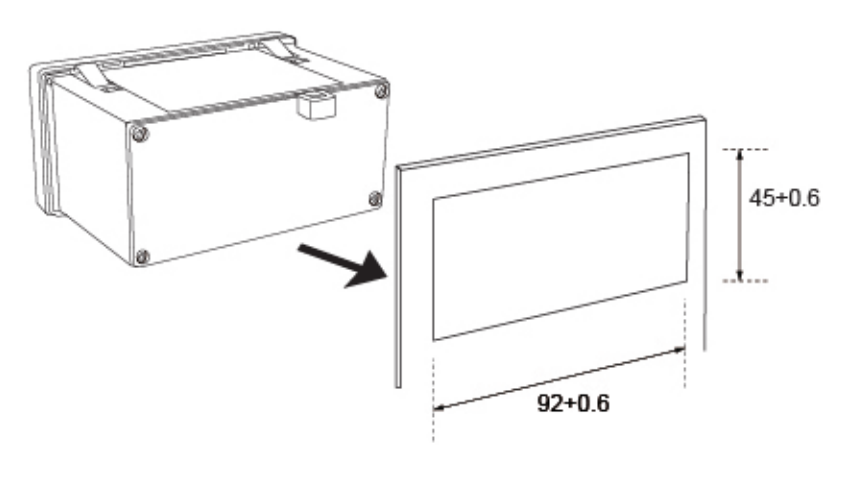

四、开孔尺寸图（单位：mm）：

面板尺寸：96mm（宽）*48mm（高）*80mm（深）

安装孔尺寸：92+0.6mm（宽）*45+0.6mm（高）

五、故障指示器部分安装说明：

传感器采用高导磁环形支架固定，安装时先将磁环从传感器的塑料盒部分取下，把磁环固定在电缆或铜排上，然后将传感器内侧紧贴在电缆或铜排表面后与磁环连接在一起，再将传感器用磁环上的调节螺杆固定在适当的位置上，最后用光纤把三只短路传感器和一只接地传感器分别与面板后面的相对应的L1、L2、L3、L4光纤孔相连接。

六、带电显示器部分安装说明：

YCA-Q具有带电显示及核相功能，安装时将电气设备上的电容式传感器分别引出导线，与面板后面相应的L1、L2、L3及接地端子相连接。注意：防止相位接线错误。

七、电磁锁部分安装说明：

YCA-Q具有电磁闭锁功能，当三相高压母线中，任何一相电压达到额定电压的65%-100%时，电子线路控制继电器输出接点8、9断开，面板处于强制闭锁状态，具体接线方法详见安装说明书。注：外接电源与指示器主机电源和电磁锁电源要一致。外接电源可支持（AC/DC85V-265V、DC24V、DC48V）

八、RS-485接口部分安装说明（选配）

YCA-Q可以实现带电显示及闭锁信号的远传功能，具有多种传输方式，能够与主站的网络扑拓分析和地理信息系统相结合，实时地反映现场线路的带电情况。
