一、概述

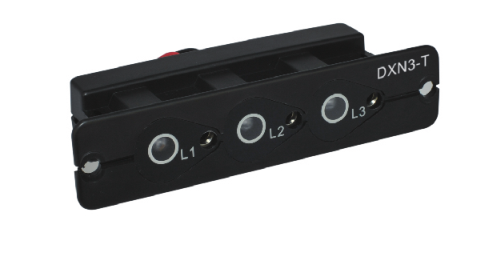

DXN3-T核相型高压带电显示器，是用来反映显示器装置设置处高压回路带电状况，其内部采用数字电路处理，抗干扰能力强，并选用高亮度、低功耗的LED为发光体，提高了装置的使用寿命，外壳采用超声波焊接全密封，防尘防潮效果显著，其性能指标完全符合GB25081-2010国家标准及DL/T538-2006电力行业标准要求。

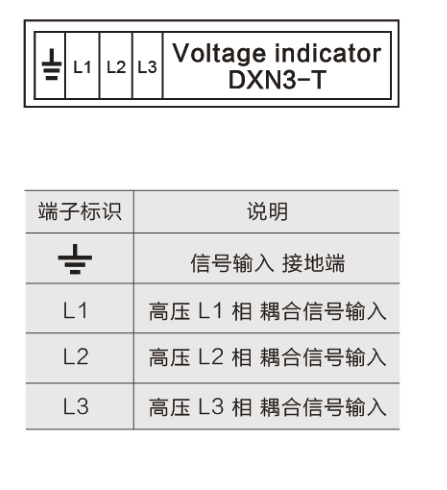

二、接线示意图：

三、功能特点：

1、三相带电指示

2、设有三相连接点，以方便验电及核相

3、采用长寿命、高光效发光二极管作显示元件

4、采用军工标准“三防技术”，以提高产品的耐环境能力

5、产品适用于ABB柜型

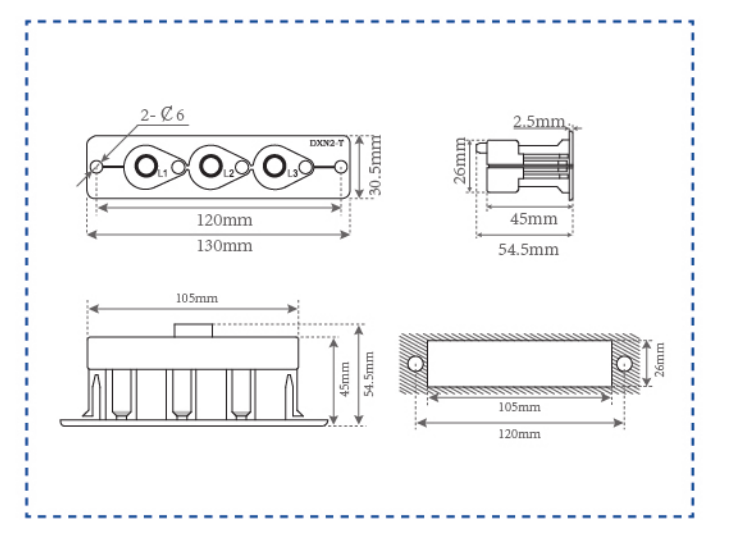

四、开孔尺寸图（单位：mm）：

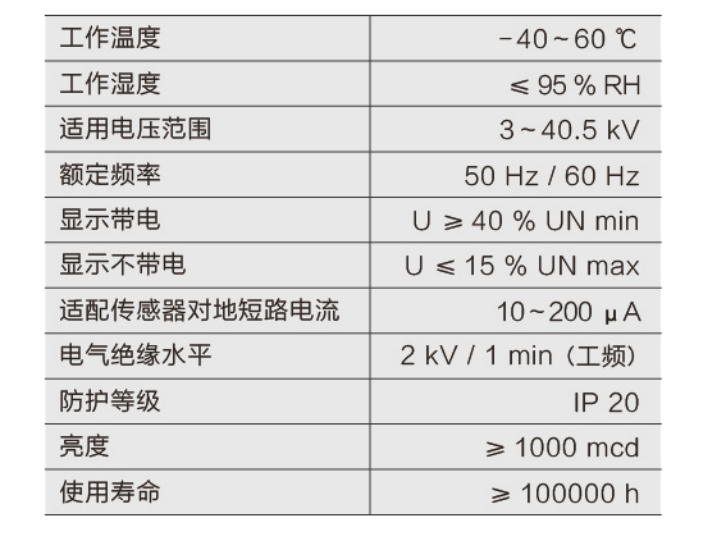

五、技术参数：
