一、概述

GSN-Q高压带电显示闭锁装置适用于交流50HZ、额定电压6KV-35KV的户内三相高压电气设备。与电容式支柱传感器等配合使用。

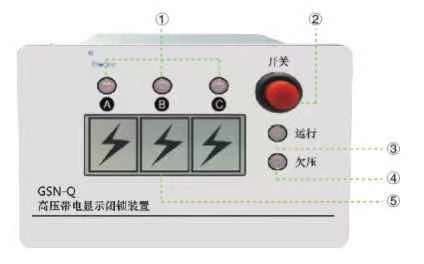

1、带电显示器指示灯

2、带电显示器开关

3、运行指示灯

4、欠压指示灯

5、LCD液晶屏

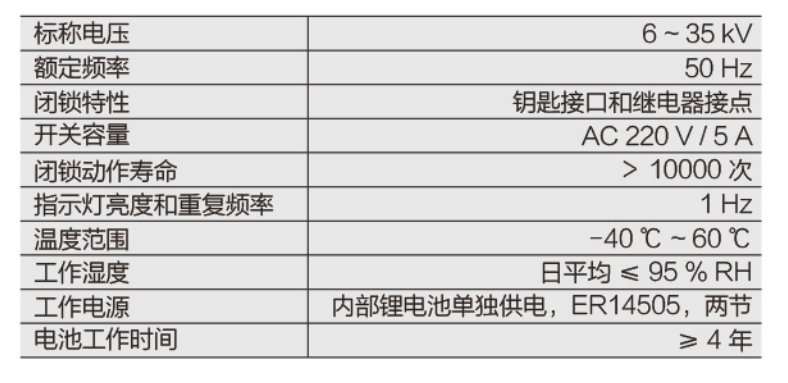

二、技术参数：

三、功能特点：

1、带电闭锁功能

2、LCD、LED双重显示

3、智能处理

4、无需外接电源

5、闭锁输出为继电器输出，接点容量大

6、两组闭锁信号输出

7、高亮度显示

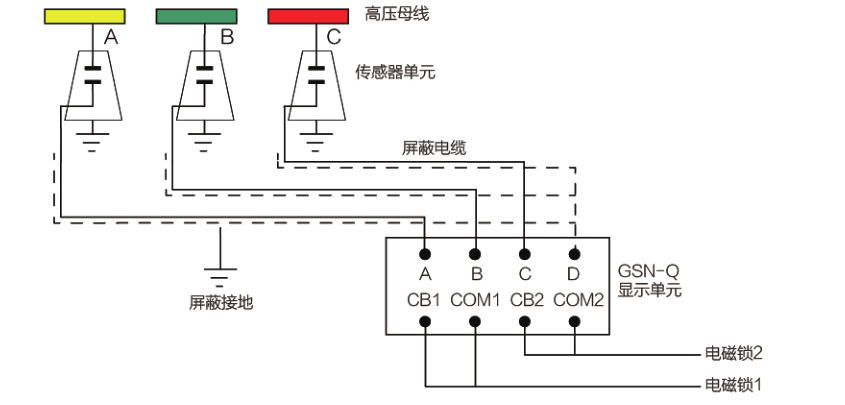

四、接线原理图：

五、安装尺寸图（单位：mm）：

外形尺寸：101.6mm（宽）*73mm（高）*100mm（深）

安装开孔尺寸：86mm（宽）*64mm（高）*98mm（深）
