一、概述

APT-HX2000智能核相仪是为了解决目前存在的不同款式的高压带电显示器不能正确核相的要求而设计的一种手持式核相仪。它能提供LED指示以及声音提示，防止电气误操作。

二、功能特点：

1、体积小，重量轻，便于携带；

2、采用了先进的信号处理技术和强大的数据分析能力（运用了32位20M主频的处理器），能够快速而准确的提供核相结果，结果不受系统谐波的影响；

3、适用于不同规格的高压带电显示器的核相操作

4、同时提供核相结果LED指示和声音提示，操作更方便；

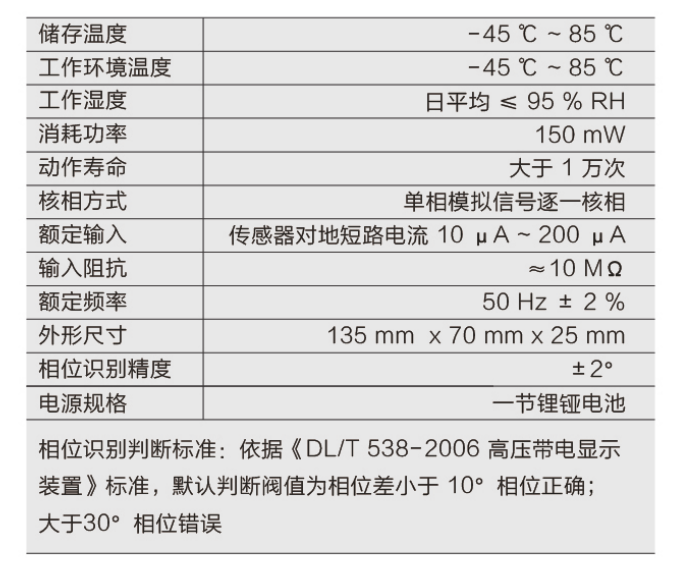

三、技术参数：

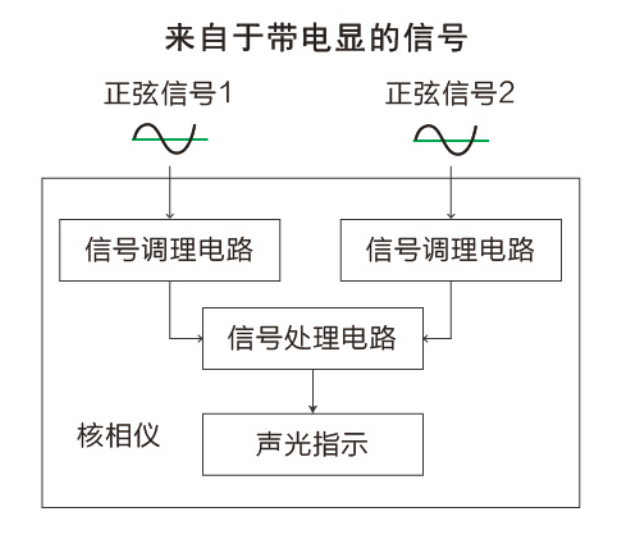

四、核相仪原理图：

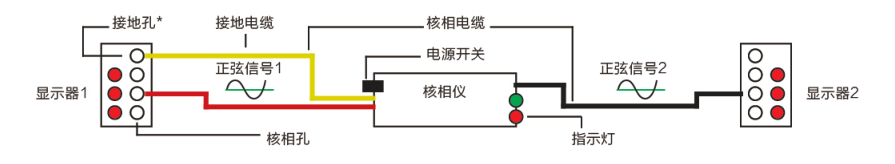

五、设计方案--整体示意图：

[接地孔]不是所有的带电显示器都有接地孔。

核相时则需把核相仪的[接地电缆]与柜体金属可靠连接。
