一、概述

AP-200系列微机综合保护测控装置适用于380V-10KV电压等级的输电线路、母联开关等保护。

作为电力自动化系统的基础设备，具有强大的通信功能。装置采用单RS485现场总线，可选增加一路RJ45以太网接口，保证信息传输的实时性和可靠性。

通过通信网络，AP-200系列微机综合保护测控装置将所有运行信息，包括遥测、遥信、保护定制等实时发送到上一级SCADA系统，并能接收保护定值整定修改等命令，实现变电站无人值守方案。

符合标准：DL/T478-2001 静态继电保护及安全自动装置通用技术条件

二、型号选择：

1、AP-201 微机型线路保护装置

2、AP-202 微机型变压器保护装置

3、AP-203 微机型电容器保护装置

4、AP-200M 微机型电动机保护装置

5、AP-200P 微机型PT监控装置

6、AP-200B 微机型线路备自投保护装置

7、AP-200B-N微机型母联备自投保护装置

三、功能特点：

1、母充保护

2、电流速断保护

3、限时电流速断保护

4、定时限过流保护

5、反时限过流保护

6、过负荷保护

7、零序过流保护

8、零序过压告警

9、低压减载保护

10、低周减载保护

11、三相一次重合闸

12、后加速

13、PT断线判别

14、CT断线判别

15、控制回路断线告警

16、测量功能

17、监视功能

18、指控功能

19、通信功能

20、事件记录

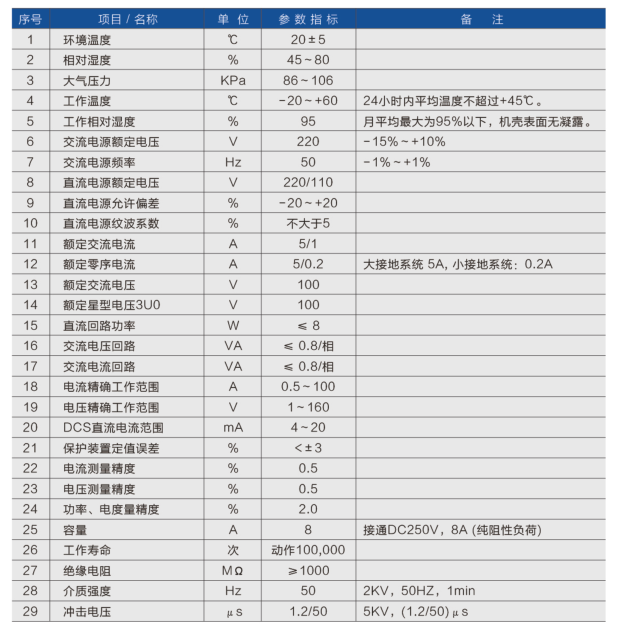

四、技术参数：

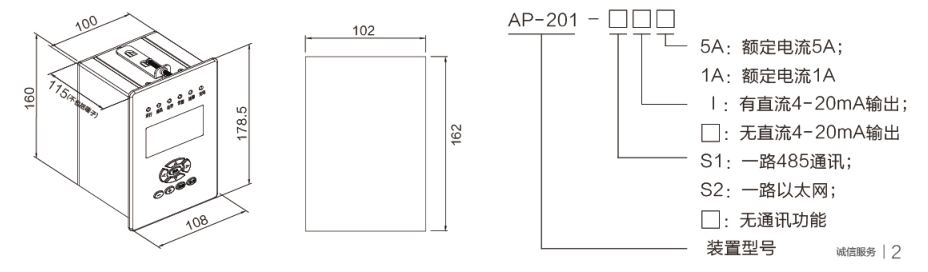

五、开孔尺寸图（单位：mm）：
