一、概述

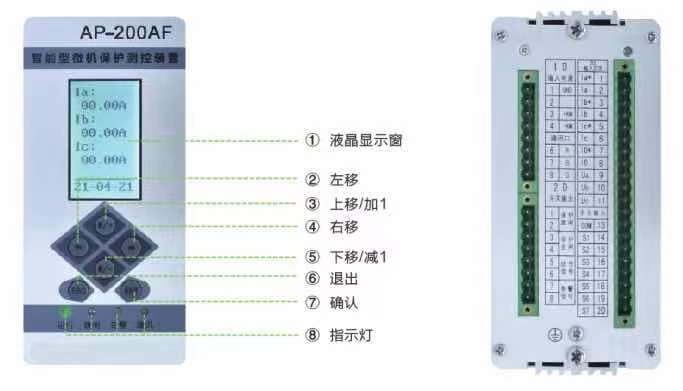

AP-200AF 智能型微机保护测控装置

AP-200AF智能型微机保护测控装置是为适应微机综合自动化的需要，在总结多年从事微机综合自动化系统开发、研究经验的基础上，运用最新的计算机技术、网络通讯技术，而推出的新一代集保护、测控功能于一体的智能型微机保护测控装置。是针对10-24KV负荷开关及断路器柜而开发的终端产品，并可适合于变电站、开关站、配电站系统的进线、馈线、厂站使用的变压器、电容器、电动机、PT等，是一款为一次设备提供完善功能的保护测控装置。

二、功能特点：

1.速断保护

2.过电压保护

3.PT断线

4.电压、电流

5.定时限过流保护

6.低电压保护

7.轻瓦斯告警

8.有功功率

9.反时限过流保护

10.重合闸

11.重瓦斯跳闸

12.无功功率

13.过负荷保护

14.零序定时限过流

15.高温告警

16.视在功率

17.遥信、遥测、遥控

18.零序反时限过流

19.超温跳闸

20.功率因数

三、技术参数：

1、工作温度:-20℃~+60℃；

2、功率消耗:<5W；

3、存储温度:-40℃~+85℃；

4、定值精度:电压:<0.5%，电流:<±3%，零序电流:<±0.1%；

5、相对湿度:5%~95%RH；

6、大气压力:70KPa~ 110KPa；

7、开入回路:电压类型可定制，电流消耗2mA；

8、频率:50Hz/ 60Hz；

9、开出接点:触点可连续通过AC220V，8A电流；DC30v，8A电流；

10、交流电流:5A或1A；

11、通讯接口:RS-485，为可选配置；

12、电源:AC/DC110~220V；DC48V；DC24V;；

13、保护动作时间:在1.2倍定值下所有保护固有动作时间<40 ms；

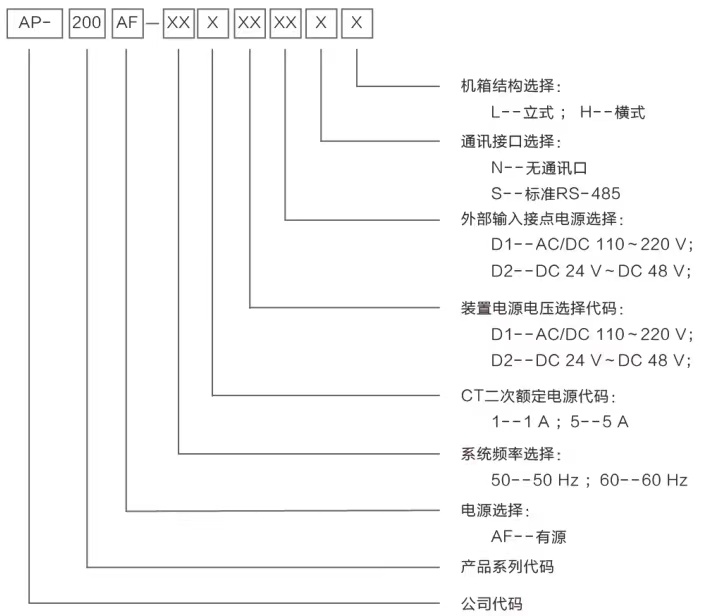

四、选型表：

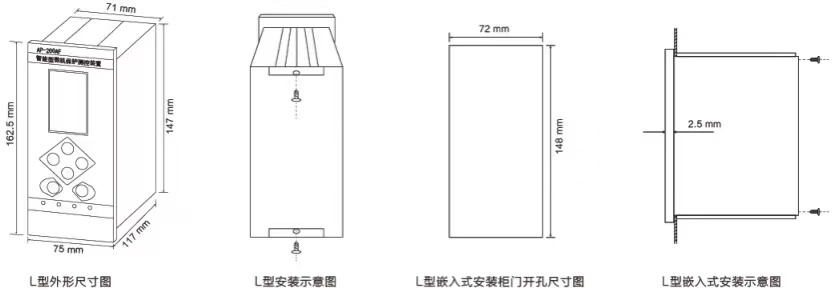

五、开孔尺寸图（单位：mm）：
