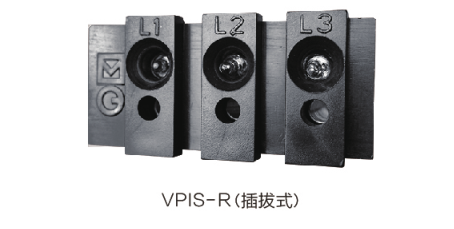

一、概述

VPIS-R、R1核相型高压带电显示器用于向运检人员提供高压电气设备被监测处主回路状态的信息，可以防止运检人员误入带电间隔，同时装置本身具备核相验电功能。

其性能指标完全符合GB25081-2010 国家标准及DL/T538-2006 电力行业标准要求。

二、功能特点：

1、三相带电指示

2、内置限压保护功能

3、设有核相孔，以便验电和核相

4、体积小、轻便

5、侧边连接电缆可拆卸，方式新颖，便于安装

6、端子有自锁功能（自锁力>5kg）不易脱落

7、产品适用于施耐德等柜型

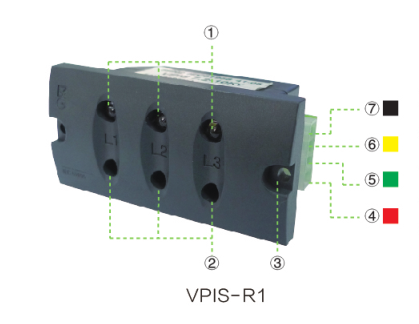

1、显示单元

2、核相孔

3、面板螺丝安装孔

4、L3相位连接端子

5、L2相位连接端子

6、L1相位连接端子

7、接地连接端子

型号：XMZ-I（适用于西门子柜型）

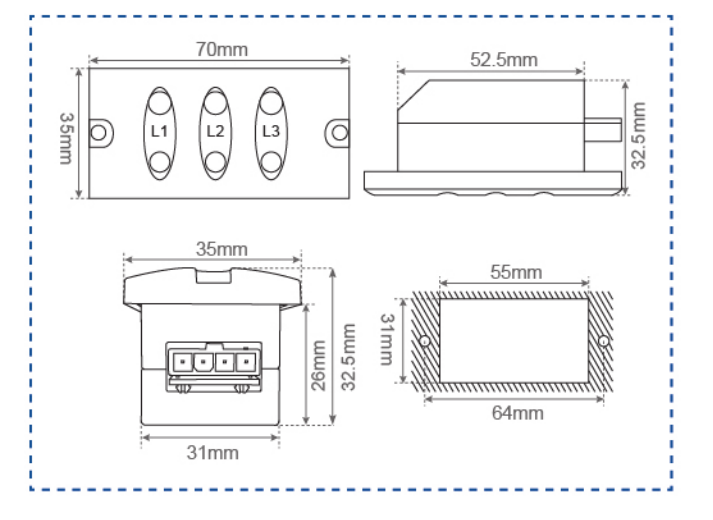

三、开孔尺寸图（单位：mm）：

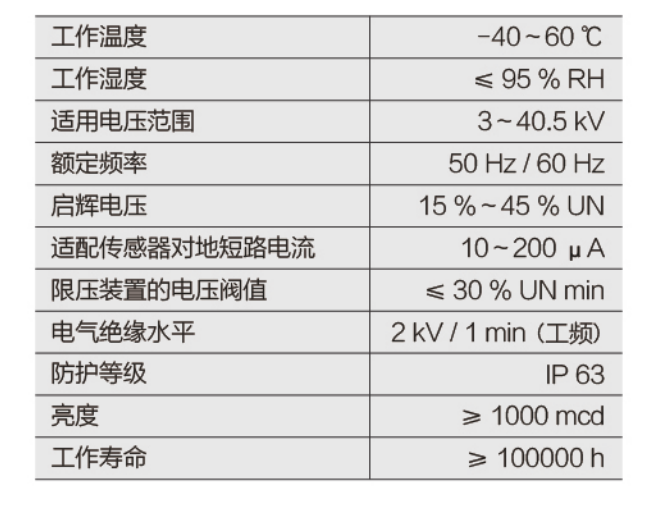

四、技术参数：
